NTP時鐘服務器接收北斗信號能力說明

測試名稱：關于泰福特時鐘服務器接收北斗信號強度的測試

測試目的：測試單北斗信號的強度

測試環境：泰福特202接收機，電池，竄口線，筆記本安裝GNSSToolKit_Lite

測試內容及步驟：

1 硬件連接：將202的竄口和筆記本連接。

2 打開GNSS工具，在“配置列表”選擇config0，打開的文本窗口中選擇“竄口配置”，竄口號以計算機，波特率9600，校驗位None，數據位8，停止位1，超時配置1，輸入緩沖4096.點擊“打開”會有數據顯示，操作正常。

3 打開衛星信噪比，衛星星位圖，

4 打開圖形顯示語句。在“交互命令”，配置如下點擊“應用”

NMEA語句

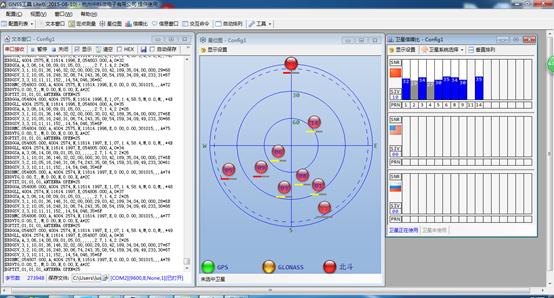

5 顯示如下

在信噪比上，顯示顆數為9顆，藍色的是可使用的衛星，其高度為衛星信號的強度。

GNSS工具

PRN表示衛星編號

SNR表示信噪比，表示GPS的信號強弱，從0到99，數值越小，信號越弱，通常信號有30以上就算不錯的了。圖中PRN號11的沒有衛星強度，表示安裝星歷應該可以接收到，但因為遮擋沒有接收信號。

注：1、測試環境是在北京，測試時間為2016年。根據北斗星座分布和衛星發射情況，在中國南部測試效果可能會優與此，當前測量顆數應該比此時顆數多

2、依據授時定位衛星的基礎原理，實際上只需要四顆衛星就可以達到授時和定位的目的

3、接收的衛星顆數并不是越多越好，而是PDOP值越小越好，簡單理解就是選擇的四顆衛星角度越大，周長越長為最好。
