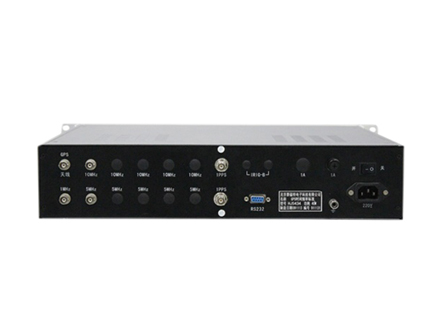

HJ5434A 高精度GPS同步時鐘參考源選用低相噪、低漂移的雙恒溫槽高穩晶振DOCXO和高精度授時型GPS接收機,采用泰福特專利的GPS頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與校準，使GPS馴服晶振的輸出頻率精確同步在GPS系統上，準確度優于1E-12，不用進行校準就能始終提供高精度的頻率信號。相當于一臺高性能的銣原子鐘，卻同時具有十分優良的短期穩定性和超低的相位噪聲。
HJ5434A不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。GPS馴服晶振輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號。
HJ5434A具有智能學習算法，在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載存儲器中。當GPS出現異常或不可用時，HJ5434A能夠自動切換到保持模式，根據歷史工作性能參數馴服晶振，繼續提供高可靠性的時間和頻率基準信息輸出。
HJ5434A 高精度GPS同步時鐘參考源是我公司研制設計的一款高端時鐘產品，其性能指標優異，已經廣泛應用于廣播電視、移動通信、計量校準、天文觀測等領域，尤其適合應用于對10MHz和1PPS精度要求較高的DTMB（Digital Television Terrestrial Multimedia Broadcasting）單頻網同步時鐘應用，是滿足中國地面數字電視傳輸標準的高清電視傳輸系統高精度GPS同步時鐘。
主要特點：
16通道高性能GPS接收機，跟蹤、捕獲靈敏度高達-160dBm，支持窗式天線
頻率準確度高：優于1E-12，同步精度高：優于30ns
內置低相噪超高穩雙恒溫槽晶振，高準確度、高穩定度、低相位噪聲，無漂移
具有智能學習算法，馴服、保持工作模式自動切換
高性能守時和保持精度
精確的時間、頻率基準，不用周期校準
提供10路1PPS、10路10MHz輸出、TOD輸出
配置靈活：選件可配置北斗、銣原子鐘、SNMP網管等
技術參數：
| 輸出信號: | 10MHz 6路，BNC，標準正弦波，12dBm±1dB, 50Ω 準確度： <1E-12（GPS鎖定狀態，24小時平均值） <5E-11（GPS鎖定狀態，4小時后） <1E-10（GPS斷開狀態，保持24小時內） 穩定度： 10ms <1E-10 100ms <1E-11 1s <3E-12 10s <3E-12 100s <5E-12 相位噪聲: Hz （dBc/Hz） 10 -125 100 -135 1k -140 >10k -155 諧波： < -40 dBc 1PPS 6路，BNC，TTL電平，50Ω 定時精度 30ns（RMS） 脈沖寬度 25μs 抖 動 750ps 上升沿 <10ns 保持精度 ±7μs（24小時） 監控接口: 1路，DB-9 Female，RS232電平 GPGGA、GPRMC語句，9600-N-8-1 GPS狀態，系統信息 IRIG-B DC碼: 1路，BNC，TTL 電平 IRIG-B DC碼: 1路，XS8三芯航插，RS-422A電平 IRIG-B AC碼: 1路，XS8三芯航插 TOD接口，GPS狀態，系統信息 1路，DB-9，9600-N-8-1，GPS、系統狀態信息 2.048MHz 4路，BNC，方波 準確度： <1E-12（GPS鎖定狀態，24小時平均值） 漂移產生： 符合ITU-T建議G.811的要求 抖動產生： ≤20ns（峰-峰值） 2.048Mb/s (E1) 4路，BNC接口 線路碼型HDB3 波形：符合ITU-T G.703 脈沖幅度：標稱2.37V±0.237V 基到峰 驅動能力：滿足ITU-T G.703 負載阻抗：75Ω 抖動性能：符合ITU G.823 |
| 顯示: | 指示燈：電源、GPS、1PPS、鎖定 液晶屏顯示年月日時分秒和GPS工作狀態 |
| GPS接收機: | 16通道，L1 C/A碼，授時精度：30ns RMS |
| OCXO老化率: | 1E-10 |
| 物理及環境參數: | 尺寸： 2U機箱447×89×300mm 重量： <6Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 40W |
配置清單：
主機 1臺
高靈敏度授時天線 1個
30米電纜 1根
安裝支架 1套
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件:
Opt-BD：北斗參考源
Opt-RB：銣原子鐘參考源
Opt-N：NTP網絡接口
供電方式可選：48V、24V、12V
避雷器、加長天線電纜
可按客戶需求定制
