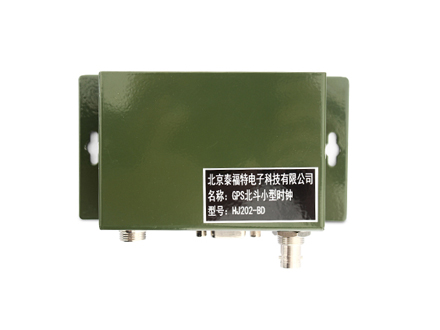

HJ202-BD GPS北斗小型時鐘

HJ202-BD GPS北斗小型時鐘是我公司精心設計、自行研制開發的一款高性能、小體積GPS北斗同步時鐘，該產品采用高精度授時型GPS北斗二合一OEM模塊和精密時間同步技術，具有低功耗、體積小、授時精度高、經濟實用等特點。該產品廣泛應用于電力、廣電、電信、交通等部門...

立即咨詢

全國熱線400-015-1230

HJ202-BD GPS北斗小型時鐘是我公司精心設計、自行研制開發的一款高性能、小體積GPS北斗同步時鐘，該產品采用高精度授時型GPS北斗二合一OEM模塊和精密時間同步技術，具有低功耗、體積小、授時精度高、經濟實用等特點。該產品廣泛應用于電力、廣電、電信、交通等部門。

特點：

●高品質授時型GPS模塊:

●1PPS授時精度：30 ns (RMS)

●串口輸出：RS232輸出NMEA0183格式數據

●工作溫度在-40℃～+75℃范圍內，適合在苛刻環境下的應用

產品選型：

型號	供電	DB-9 針腳定義（出廠前配置）
HJ202-BD	12V	1：1PPS TTL電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 其他：N
HJ202-BD-5V	5V	1：1PPS TTL電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 其他：N
HJ202-BD-V1	12V	1：1PPS RS232電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 其他：N
HJ202-BD-5V-V1	12V	1：1PPS RS232電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 其他：N
HJ202-BD-V2	12V	1：1PPS TTL電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 6：發送+（422電平） 7：發送-（422電平） 8：1PPS+（422電平） 9：1PPS-（422電平）
HJ202-BD-5V-V2	55V
HJ202-BD-V2	12V	1：1PPS RS232電平； 2：TXD RS232電平； 3：RXD RS232電平； 4、5：GND 6：發送+（422電平） 7：發送-（422電平） 8：1PPS+（422電平） 9：1PPS-（422電平）

技術參數：

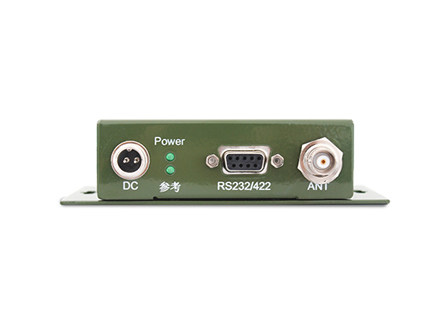

信號輸入:	BNC，1路，GPS北斗二合一信號
電源輸入:	XS8三芯航空插頭，1路，默認12V供電，可配置
輸出信號:	時間位置信息輸出 DB-9 Female 1路，GPS北斗狀態、時間、系統信息(刷新率、波特率可設置) GNGGA GNRMC語句，9600-N-8-1，RS232電平（2、3針，電平可配置） PPS信號（1針，TTL電平）（可配置）
指示燈顯示:	電源、定位狀態；
授時型GPS北斗二代接收機：	頻率：GPS L1 BD2 B1 模式：單系統獨立定位，多系統聯合定位通道：192通道 ***定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s 授時精度：30ns（RMS）定位精度： 3m（RMS）速度精度：0.1m/s
GPS北斗二合一天線：	GPS L1：1570-1580MHz BD2 B1：1556-1566 MHz 極化方式：右旋圓極化噪聲系數：≤1.5dB 供電：4-6V Dc 增益：38 dBi 匹配阻抗：50 Ohm 天線罩材料：白色ABA 尺寸：&114 X 116 接頭：NK
物理及環境參數:	機箱尺寸：100mm X 80mm X 30mm 重量：0.25KG 工作溫度：-40℃～+75℃ 存儲溫度： -50℃～+80℃ 輸入電壓：12V DC 功耗: <1.5W

配置清單：

主機 1臺

GPS北斗二合一天線 1個

30米電纜 1根

30cm 12V電源轉接線 1套

1米串口線 1根

中文說明書 1本
