HJ2000B-NTP網絡時間服務器

  HJ2000B系列NTP網絡時間服務器支持標準NTP(含v1/2/3/4)和SNTP網絡協議，可為計算機應用系統、流程控制管理系統、電子商務系統、網上B2B系統以及數據庫集群等系統需要提供精密網絡授時服務和時間戳服務，廣泛應用于企事業單位、金融、移動通信、醫療、石油、電力、交通、工業以及特殊行業等各個領域。

  HJ2000B系列NTP網絡時間服務器采用安全的MD5協議和證書加密方式，支持參考源冗余、網口災備、雙機熱備等功能，確保系統服務可靠；設備具有完整的日志記錄，便捷的WEB管理界面，同時設備支持SNMP網絡管理協議，并提供獨立的NTSM監控軟件來監測客戶端時間偏差。

  HJ2000B創新性的采用了基于PCI-E總線全模塊化插箱設計，基于Linux的全系統集中監控以及泰福特具有完全自主知識產權的時間馴服和守時技術，可實現GPS、北斗等多參考源輸入和多類型時頻信號輸出的按需靈活配置，可實現系統板卡級實時故障診斷與處置，以及SNMP、UDP、CONSOLE等多種協議管理控制接口，可廣泛應用于企事業單位、金融、移動通信、醫療、石油、電力、交通、工業以及特殊行業等領域。

  HJ2000B可以配置5個PCI-E 插槽，每個插槽支持4路千兆電口或者2路萬兆光口，方便擴展，可支持22路電口或10路光口，或電口光口的混合配置。網絡接口默認支持NTP協議，可通過軟件配置支持IEEE1588v2（PTP）協議。

●<30ns硬件同步精度(使用北斗/GPS接收機，典型，RMS)；

●<0.1ms局域網NTP服務授時精度(北斗/GPS接收機)；

●<10ms復雜網絡NTP授時精度；

●≥139000次/秒單口NTP請求；

●>500萬授時客戶端數量；

●<1×10-12日平均頻率準確度；

●>100000小時MTBF；

●1PPS信號輸出；

●2個標準千兆以太網電口(標配)；

●5個PCI-E插槽，單插槽支持4路千兆電或2路萬兆光(選配)；

●銣原子鐘/恒溫晶振內置時鐘(選配)；

●冗余雙電源供電(選配)；

●鋰電池供電接口(選配)；

●CDMA/4G輸入(選配)；

●IRIG-B(RS422)輸入(選配)；

●PPS+TOD輸入(選配)；

●PTP輸入(選配)；

●IRIG-B, 10MHz 時頻信號輸出(選配)；

●干接點告警接口(選配)。

產品功能

●網口輸出默認為NTP協議，可配置支持PTP協議；

●默認為一級網絡時間服務器，同時支持配置為二級服務器；

●支持MD5加密，確保授時安全；

●支持多種參考源，實現基于優先級的參考源自動切換；

●支持網口綁定，實現單機網口災備和負載均衡；

●支持心跳檢測，共享虛擬IP地址，實現雙機熱備；

●Web管理界面，支持遠程登錄、管理、配置和維護；

●NTSM監控軟件，可監控NTP服務器和客戶端詳情；

●SNMP服務接口，支持接入網管系統；

●可選配支持國產CPU和國產麒麟操作系統；

●豐富的可選件，適配各類應用場景；

●日志記錄和遠程登錄(SSH, Telnet, CONSOLE)。

-技術指標-

網絡和服務

●NTP v1/2/3/4(單播/多播/廣播/Autokey)，SNTP；

●Telnet，SSH，FTP；

●SNMP v1/2/2c/3，MIB II (RFC1213)；

●IPv4、IPv6、IPv4/IPv6 Hybrid。

服務性能

●衛星參考下同步精度 ：<100ns；
●NTP網絡同步授時精度 ：0.1-2ms(局域網典型值)；

●用戶容量 ：>5,000,000；

●NTP請求量 ：≧139000次/秒；

●可通過軟件配置支持IEEE1588v2（PTP）協議。

輸出信號指標

1PPS秒脈沖

●與標準UTC時間偏差 <30ns(RMS)；

●TTL電平，正邊沿，脈寬100ms；

●RS232電平，波特率9600，8-N-1；

選件指標

外參考輸入

●1PPS+TOD：TOD符合NMEA0183協議；

●IRIG-B碼：RS422電平，符合GJB2991A-2008標準；

●移動通信接收機：支持CDMA/4G等通信網絡；

●PTP輸入：符合IEEE1588 v2標準。

●DCIN：DC-12V輸入，用于連接外置電池等直流供電設備；

●VGA：符合通用VGA顯示標準，可直接連接外置顯示器；

●干接點告警：綠端子接口，支持失鎖和故障告警。

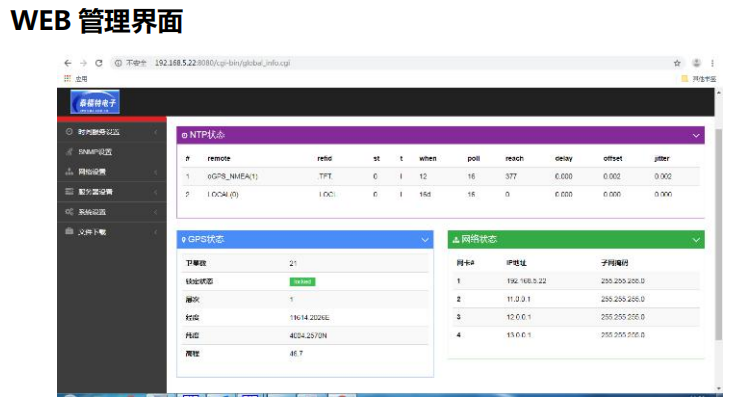

監控管理

●方便快捷、開箱即用，用于對設備進行全局監控；

●含設備運行狀態：NTP狀態、北斗/GPS狀態、網絡狀態等；

●可進行SNMP設置(Trap地址等)、網絡設置、NTP設置；

●可開關服務器當前運行的服務；

●可下載相關配置文件和MIB描述文件。

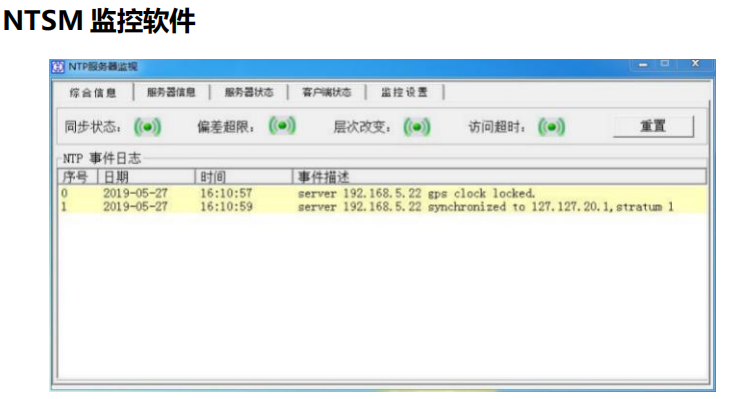

●用于對HJ2000B設備中NTP服務的詳細監控；

●可監視HJ2000B服務器自身的狀態信息，包括同步狀態、時間偏差、層次信息等；

●可監視北斗/GPS參考源信息，包括鎖定狀態、定位信息等；

●可監視NTP客戶端訪問情況和時間偏差；

●支持時間偏差門限告警、失鎖告警和狀態切換告警；

●支持SNMP、syslog、Email等告警方式；

●支持服務器集群服務質量監測和優選制動操作。

簡要參數描述

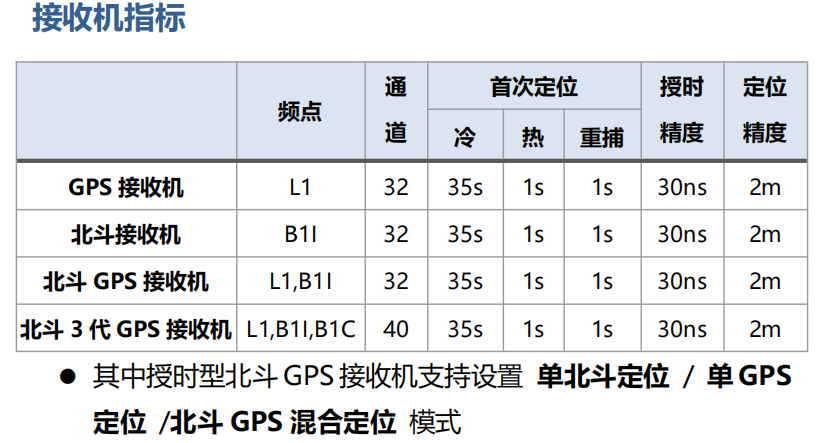

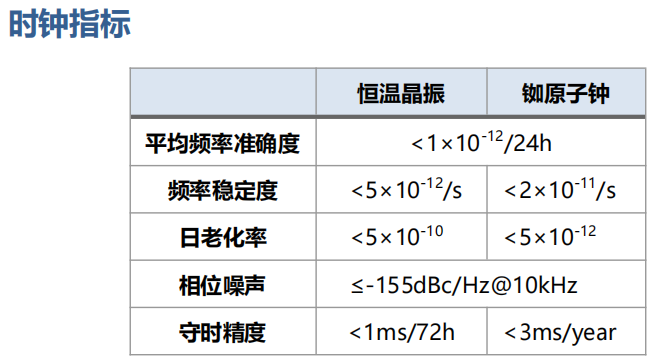

●支持(GPS、北斗，可設置為單GPS單北斗或GPS北斗混合工作模式)衛星信號輸入，(內置恒溫晶振保持精度1ms/72h、內置銣原子鐘保持精度3ms/year)，冗余220V AC供電，支持NTP、SNTP、PTP標準協議，支持windows、LINUX、UNIX、SUN SOLARIS、IBM AIX等操作系統同步，授時精度小于<2ms，網絡端口訪問容量不少于139000次/秒，1PPS脈沖精度優于30ns，嵌入式linux系統，19英寸2U機箱，支持觸摸屏設置功能，2個千兆網口，1路串口、1路PPS、4路USB、1路VGA，本機可擴展支持20路千兆電口或10路萬兆光口、網口支持Bonding功能、支持心跳檢測，共享虛擬IP地址，實現雙機熱備功能，軟件支持SNMP、syslog，EMAIL等協議告警，支持客戶端同步狀態統計、支持服務器集群服務質量監測和優選制動操作、支持遠程喚醒、定時開關機、日志記錄、Web和遠程登錄。

物理環境參數

●尺寸：19英寸2U機箱433×89×648mm；

●重量：<12kg；

●電源：冗余100V~240V AC/145V~350V DC；

●工作溫度： -10℃～+55℃(主機)；

         -40℃～+75℃(天線)；

●存貯溫度： -45℃～+85℃；

●濕度：95％無冷凝；

●功耗：120W（晶振），150W（銣鐘）。

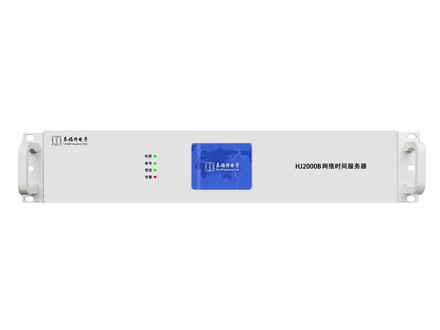

前面板

●觸摸屏(按鍵功能)，用于顯示：當前時間、參考源鎖定狀態、衛星顆數、經緯度、高度、各網卡IP、系統工作狀態等信息，支持設置衛星優先級、網絡IP地址等參數。

●三色指示燈，用于提示：衛星鎖定狀態、內部時鐘鎖定狀態、NTP服務通信狀態、設備告警狀態等。

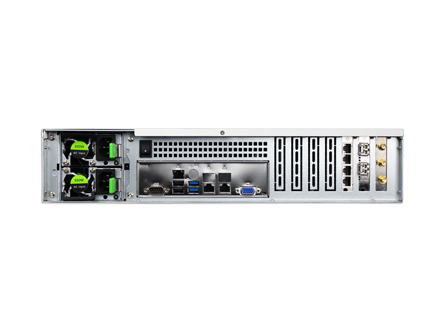

后面板

●ANT： SMA，1路，衛星天線接口，5V饋電；

●ETH0-ETH1：RJ45，2路，10/100/1000M自適應以太網口；

●CONSOLE：DB9 Male，1路，RS232電平，控制終端；

●1PPS：BNC，1路，TTL電平；

●通用：標準USB接口x4、標準VGA接口x1；

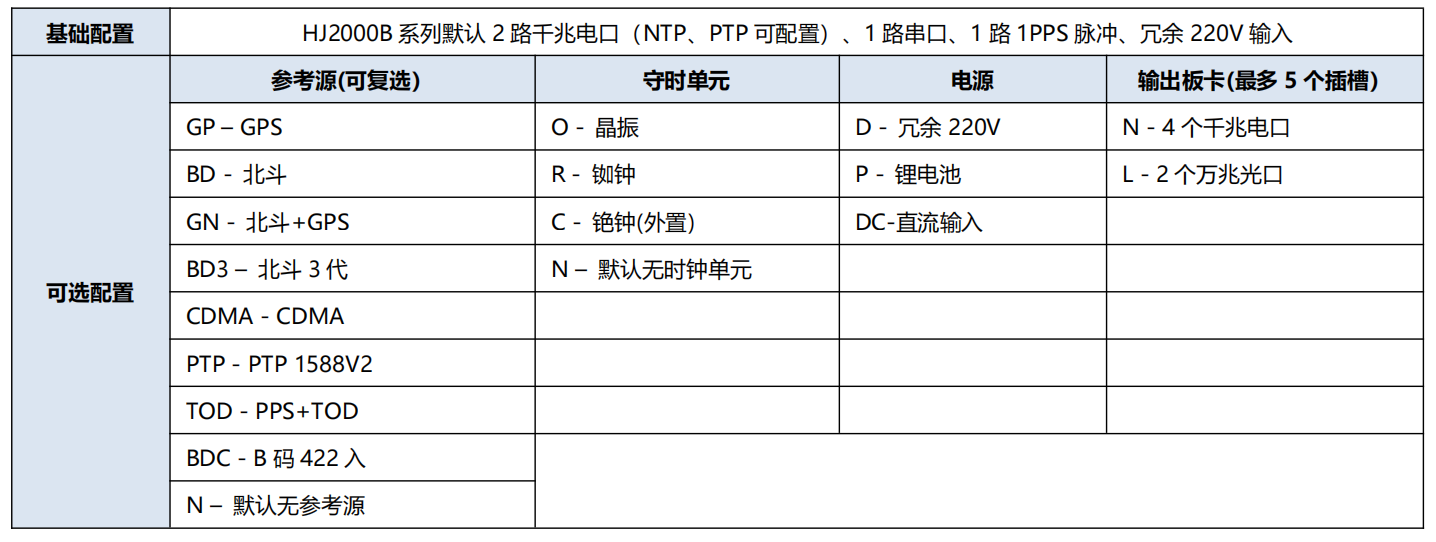

選件:

●可配置5個PCI-E 插槽；

●每個插槽可支持4路千兆電口或2路SFP+萬兆光纖接口；

●外參考輸入、PTP、10MHz、IRIG-B、干接點報警、電池，(更多信息請咨詢銷售人員)。

包裝信息

基礎包裝

●主機1臺；

●30米電纜高靈敏度授時天線1個；

●安裝支架1套；

●1米電源線1根；

●1.5米控制線1根；

●中文說明書1本；

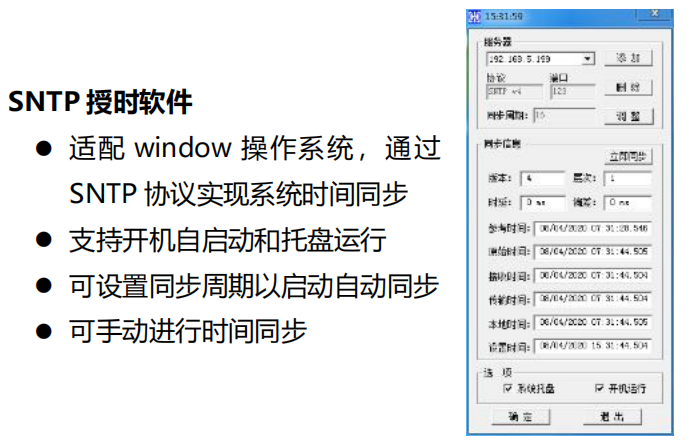

●資料光盤1張(說明書, SNTP授時軟件, NTSM監控軟件,設備使用說明書)。

可選配件

●天饋線避雷器；

●特型電纜：50、80、100米；

●便攜式手持校準單元；

●網口數碼子鐘。
