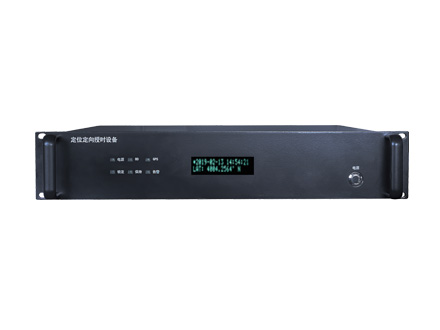

HJ220-GBO-Z 時統定向設備

設備主要特點及功能如下：

  ◆支持BD/GPS雙系統，用戶可配置為單系統授時模式或聯合授時工作模式

  ◆提供多路標頻及時碼輸出∶10MHz、1PPS、B(DC)

  ◆設備開機自檢，可通過液晶實時顯示設備狀態信息

  ◆ 具備遠程監控功能

  ◆可提供NTP/SNTP網絡授時服務

  ◆可通過設備顯示屏可直接查看經、緯、高等定位信息，衛星狀態，北向、時間等關鍵信息。

技術指標：

  ◆定位定向信息

  ◆路數：1路；

  ◆數據波特率：115200bps；

  ◆接口電平：RS422；

  ◆物理接口：航空插座；

  ◆數據更新率：1Hz；

  ◆定位精度；優于5米；

  ◆測向精度：＜0.05°rms @4.0m天線距。

支持NTP協議：

  ◆支持客戶端：≥10000個；? 提供網絡授時客戶端軟件。

  ◆ 10MHz頻標輸出

  ◆路數：4路；

  ◆物理接口：BNC；

  ◆波形：標準正弦波；

  ◆電平：≥8dBm；

  ◆阻抗：50Ω；

  ◆短期穩定度：≤1E-11/1s

  ◆長期穩定度：1E-10/月

  ◆頻率精度：＜1E-12（北斗/GPS馴服24小時）

輸出相位噪聲：

  ◆≤-90dBc/Hz@1Hz

  ◆≤-120dBc/Hz@10Hz

  ◆≤-135dBc/Hz@100Hz

  ◆≤-145dBc/Hz@1kHz

  ◆? 諧波抑制：≤-40dBc；

  ◆? 雜波抑制：≤-70dBc。

  ◆局域網內授時精度優于1~10ms

  ◆IRIG-B（DC）串行時間碼

  ◆路數：4路；

  ◆電平：RS422；

  ◆授時精度：≤100ns（與本地1PPS秒信號輸出相比）；

  ◆數據格式：符合GJB2991A-2008 B時間碼接口設備通用規范；

  ◆物理接口：航空插座

  ◆輸出時間：北京時間。

  ◆1PPS秒脈沖輸出

  ◆路數：1路；

  ◆物理接口：BNC；

  ◆電平：TTL電平 ；

  ◆上升沿：≤5ns；

  ◆前沿抖動：≤1ns；

  ◆脈寬：20us±1us；

  ◆阻抗：50Ω；

  ◆守時精度：≤50us（北斗/GPS衛星信號斷開24小時）；

  ◆授時精度：≤30ns（RMS）。

輸入接口：

  ◆北斗/GPS雙模天線輸入，共2路：SMA接口。

  ◆ 交流220V電源輸入，1路，四芯航插接口。

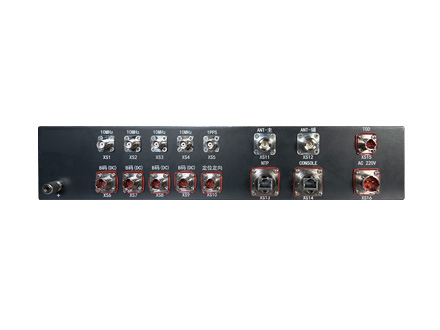

輸出接口：

  ◆定位定向信息輸出，1路，航空插座

  ◆NTP網絡信息，1路，RJ45航空插座

  ◆10MHz頻標輸出，4路，BNC接口

  ◆ IRIG-B(DC)串行時間碼，4路，航空插座

  ◆1PPS秒脈沖輸出，1路，BNC

輸出監控信息：

  ◆NTP網絡信息

  ◆路數：1路；

  ◆物理接口：RJ45航空插座；

  ◆授時精度：10ms；

 接收機：

  ◆頻率：GPS L1 L2、BD2 B1 B2；

  ◆***定位時間：冷啟動：<60s；熱啟動<15s，重捕獲<1s；

  ◆授時精度優于<50ns(RMS)；

  ◆定位精度：3m（RMS）；

  ◆定向精度<0.1度（2米基線）；

 液晶與指示燈：

  ◆液晶顯示屏

  ◆顯示年月日時分秒信息（北京時間）；

  ◆顯示當前參考源信息、衛星顆數、經緯度、天線高度、航向角。（若接收機失鎖，則屏幕顯示失鎖前最后保留的信息）

 指示燈：

  ◆電源、BD、GPS、鎖定、保持、告警。

 物理及環境參數：

  ◆尺寸：標準 19 英寸 2U 上機架結構，422mm×530mm×88mm（長×寬×高，公差±1mm）。

  ◆顏色：噴塑，甲方***色號。

  ◆重量：≤20kg。

  ◆工作電壓：AC 220V±20%，50Hz±10%

  ◆功耗：≤50W（@25℃穩定工作）

 配置清單：

  ◆HJ220-GBO-Z時統定向設備主機   1臺

  ◆北斗GPS接收天線2個（低風阻航空天線）、10米天線饋線2根、安裝支架2套、避雷器1套

  ◆1.5米電源線1根

  ◆合格證保修卡1份

  ◆出廠檢驗報告1份

  ◆中文技術說明書1份（電子版資料、客戶端軟件）光盤  1份
